plc模块dp线图片,Profibus dp线如何自制

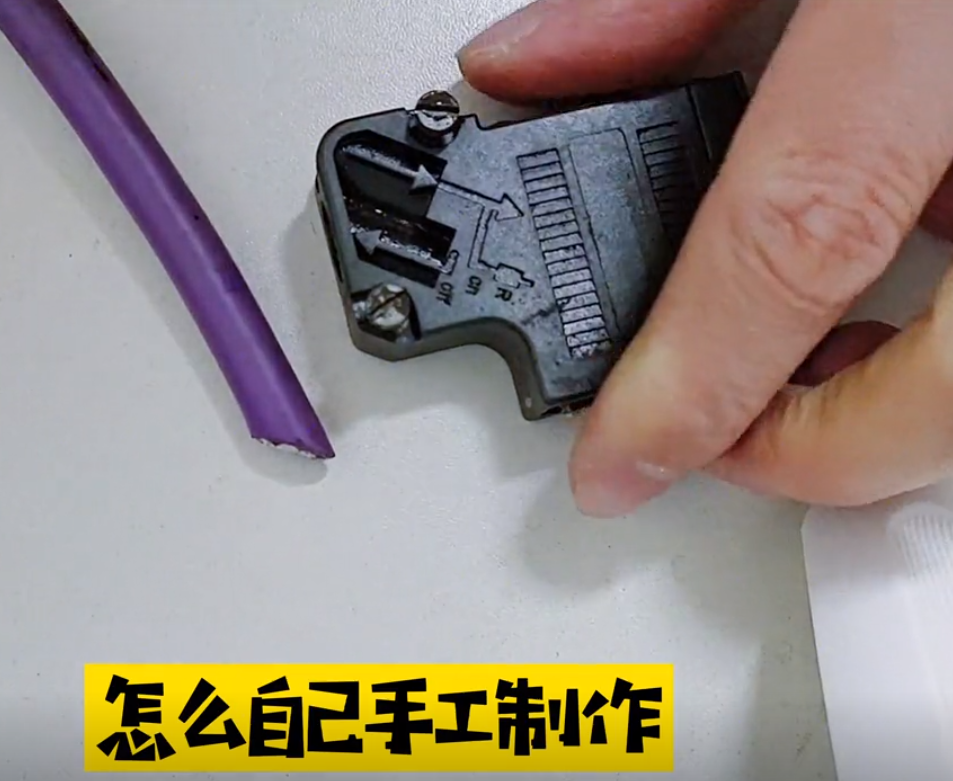

我主要教一下大家怎么自己手工制作那个Profibus dp走线还有,还有就是接完线之后怎么进行对他进行监测,是否接线成功?

image-20220529195313277

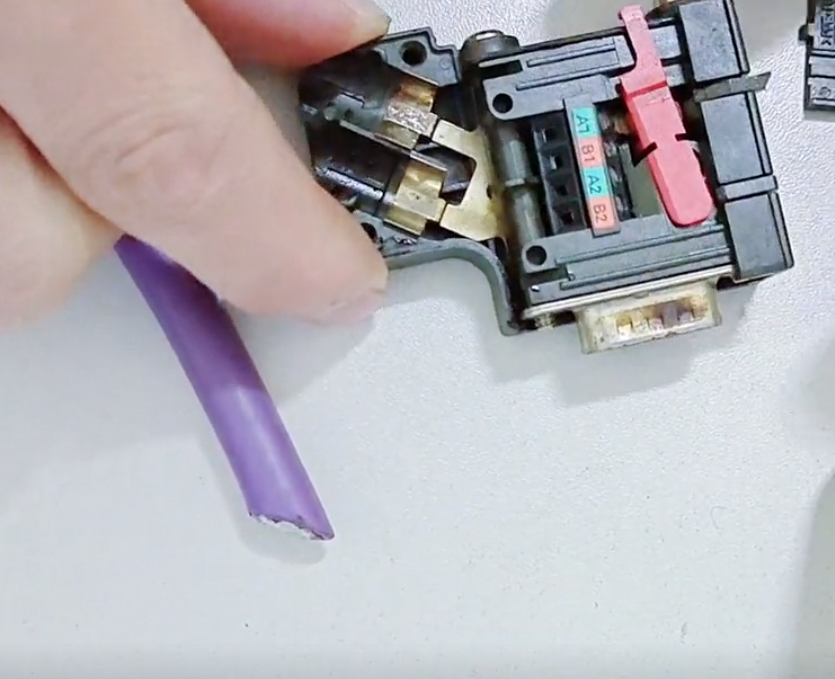

先我们这边有一根,Profibus dp 线,一个二四八五插头,首先把这两个螺丝给拧开,拧开之后,就可以看到里面,这是数据输入一路输出,就是并联,这是一个站点的一个db 站。

image-20220529195357501

如果你这边没有没有的话,这边就这边先就可以不用接那么多单,这边就需要过到,共党就是把过道电灯打开,那么这一路就断开。

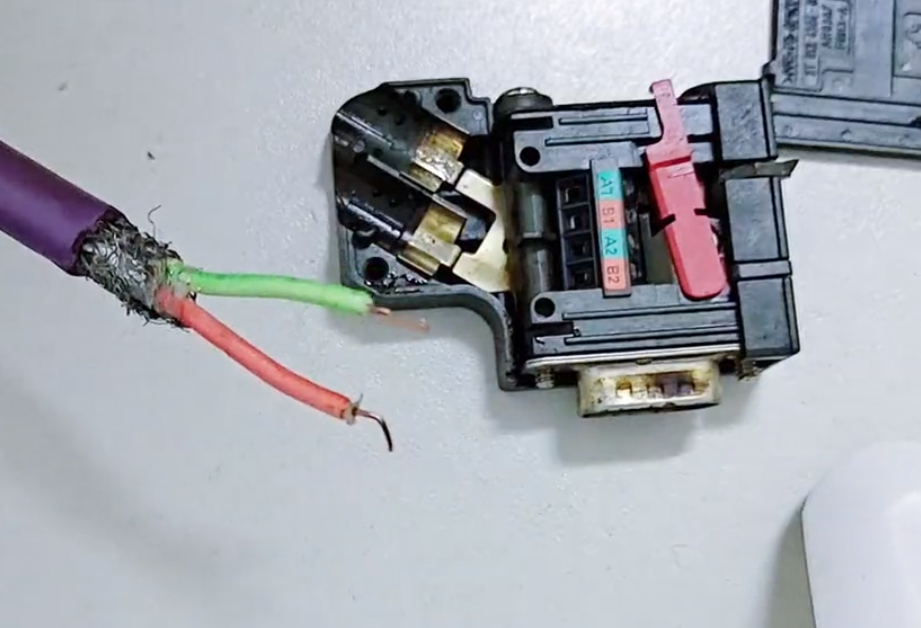

那么接线怎么接,其实很简单,首先把这个线用,那个工具把它剥开,剥开之后,就可以看到里面有两根线,一根用绿色的线,一根红色的线,中间这个是屏蔽层。

image-20220529195449623

那么,这边绿色线给我们的绿色ae 线加在一起,这边是信号的输入,红色的线是信号的输出,这样插进去之后,这两个孔里面,然后你这边有螺丝拧紧就可以,然后屏蔽层的话跟这个地方进行接地连接,给没申请他链接就可以了。

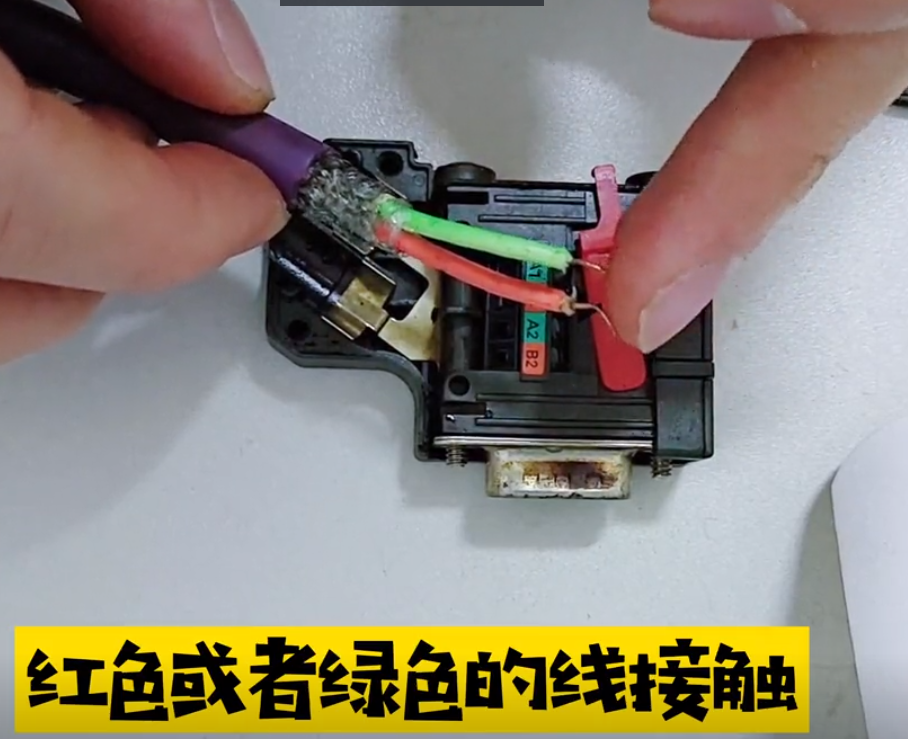

注意最关键的点是屏蔽层不能,对我们的红色或者绿色的线接触,但我们这个,Profibus dp线已经接好之后,我们要确认一下这两根线有没有接到我们那个电阻里面去,我们去要量一下万用表打到欧姆档。

image-20220529195549279

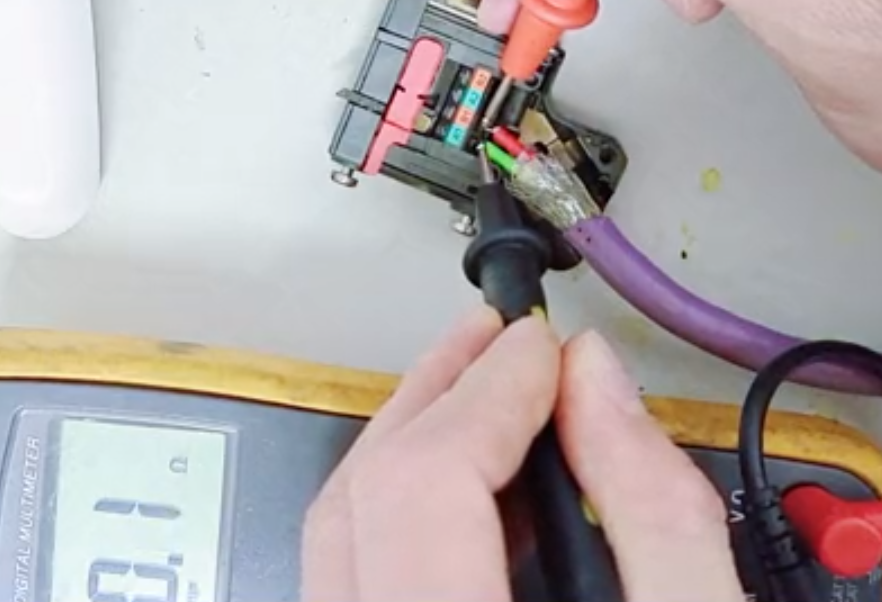

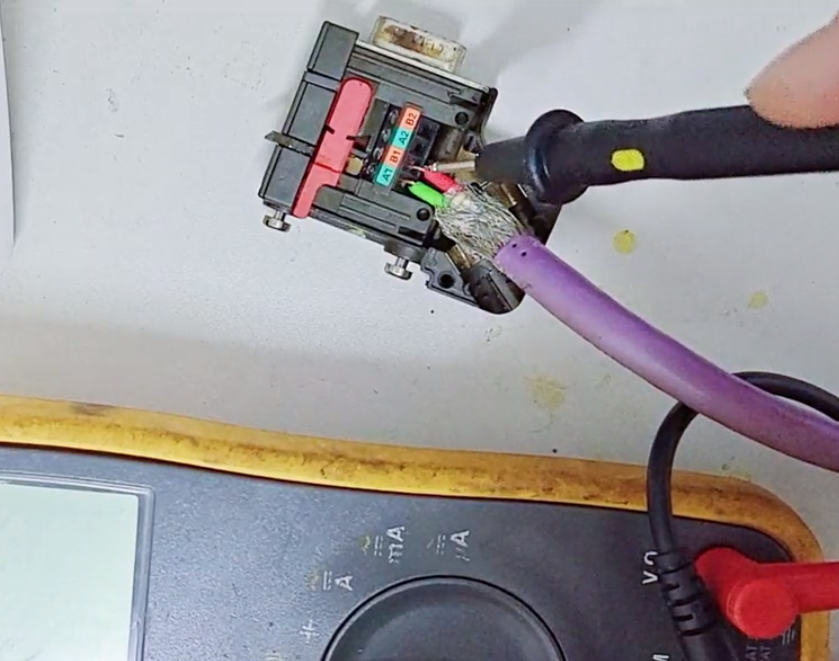

然后,你还是这个两端电,之前这个月这边要打到o 档,打的殴打的意思就是说把这边这一路线,那个就断开了,那么他就真的是对的,就穿了一个电阻进去了,直接点下线之间,可以看到现在的电阻是二百二十欧,这个代表我们那个线接对了。

image-20220529195612595

image-20220529195712298

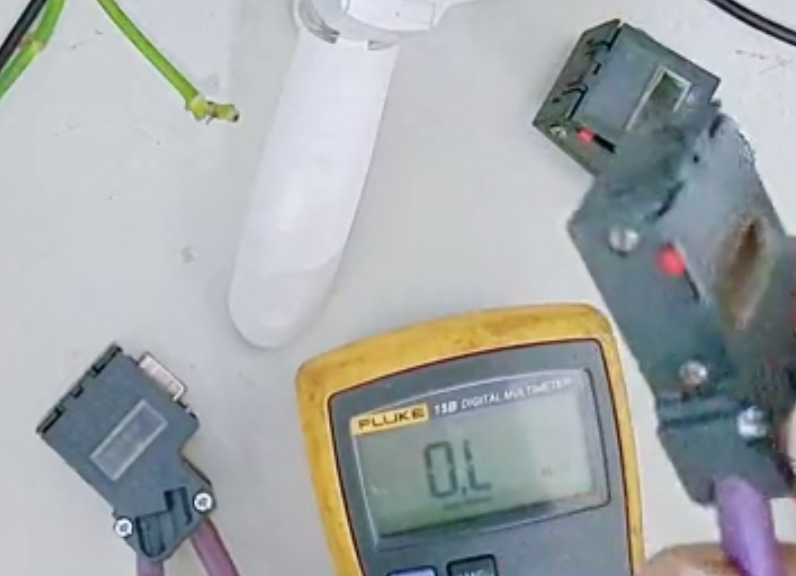

当我们的那个db 走线上不止一个分账的时候,那么可能就要用到那个,那个八十八五插头,但是两端的话是都是输入线,基本接线进去,然后万用表拔到欧当,一头一尾是我们这个也是尾,这也是接收路线,输出线不接,然后,终端电阻拨到o 档。

image-20220529195821541

那么中间那个中间那个又要接受入右键输出的,那么他多大电阻要拨到off 他,那么它的电阻就不一样了,电阻的话。是多少,来我们看一下,他的电阻是一百一十二,就是一百一十的情况下,这种情况下是代表我们。

这边过来之后,经过这边再出来再出来,到这里的时候,说明这一路是通的好了。
